Cómo se construye un órgano: del fuelle al secreto, tubo a tubo
Durunte reúne notas de taller sobre el oficio de construir órganos de tubos: la columna de aire que lo sostiene todo, los secretos que reparten ese aire, la fundición y el cepillado de la lámina de estaño y plomo, la mensura que decide el timbre, la lengüetería, las transmisiones y el trabajo final de armonización y afinación dentro del edificio.
Punto de partida
Un órgano no empieza en el teclado, sino en la presión del viento. Casi todas las decisiones posteriores —diámetros, aleaciones, corte de boca— se toman en relación con ese dato.
Punto de llegada
El instrumento se termina en su sala: la armonización en obra ajusta cada tubo a la acústica concreta en la que sonará durante décadas.
El aire antes que el sonido: fuelles, conductos y regulación de la presión
La cadena del viento se puede leer como una sucesión de reservas y estrangulamientos. El ventilador o los fuelles de cuña llenan un depósito, el depósito estabiliza la presión mediante pesos o muelles, y de ahí parten los portavientos hacia cada secreto. Entre medias suelen aparecer reguladores secundarios, que permiten dar a un teclado una presión distinta de la del resto del instrumento.
La presión se mide en milímetros de columna de agua. Los valores habituales en instrumentos de tradición europea se mueven en un rango amplio, y no existe una cifra «correcta»: una presión baja favorece un ataque suave y un discurso hablado; una presión mayor da cuerpo y proyección, pero exige bocas y lenguas preparadas para ella.
El aire no llega nunca del todo quieto. Un portaviento demasiado estrecho produce caída de presión cuando se pisan acordes llenos en el pedal; uno demasiado amplio hace el instrumento perezoso en la respuesta. El temblante, intercalado en el circuito, introduce una oscilación deliberada de esa presión, y su ajuste depende tanto del volumen del depósito como de la longitud del conducto.
Las fugas son el enemigo silencioso. Una junta encolada que se abre, una piel de fuelle reseca o un tornillo flojo en la tapa de un secreto se manifiestan primero como un consumo raro y solo después como una nota que baja de afinación al llenar registros.
Señales que conviene leer en el circuito de viento
- El depósito baja con rapidez al sostener un acorde tenido con la registración completa.
- Un teclado pierde firmeza solo cuando se acopla otro: reparto insuficiente o regulador mal tarado.
- Silbido constante localizable con la mano cerca de una junta o de una tapa de portaviento.
- El temblante altera la afinación de un registro entero en lugar de ondular suavemente el sonido.
- Vibración audible de la estructura cuando el ventilador arranca: apoyos o antivibratorios cansados.
El secreto: correderas, ventilada y la lógica del reparto del aire
Secreto de correderas
Es el sistema histórico y sigue siendo el más extendido en instrumentos nuevos de concepción clásica. Cada nota tiene una ventilla que abre un canal común a todos los registros; sobre ese canal corren las correderas perforadas, láminas de madera que dejan pasar el aire únicamente a los registros extraídos. La consecuencia acústica es que todos los tubos de una misma nota comparten el mismo canal, lo que da al pleno una cohesión difícil de imitar.
Su punto delicado es la estanqueidad entre tablas: la madera trabaja con la humedad y una fisura en la tabla de canales produce la llamada «comunicación», es decir, una nota vecina que suena débilmente cuando no debe.
Secreto de ventilada
Aquí cada tubo recibe su propia ventilla, gobernada por una válvula individual, y el registro se activa presurizando o despresurizando una cámara. Simplifica ciertos montajes, permite transmisiones eléctricas cómodas y facilita la extensión de registros, pero cambia el modo en que los tubos se suman entre sí.
La elección no es una cuestión de calidad, sino de proyecto. Un instrumento pensado para el repertorio barroco y otro concebido para una sala sinfónica plantean exigencias distintas al secreto, y esa decisión condiciona después la mensura, la presión y el tipo de transmisión.
En la práctica del taller, el secreto es la pieza que más tiempo de banco consume y la que menos se ve una vez montado el instrumento. Buena parte de los problemas que un organista describe como «la nota se queda» o «suena algo detrás» se resuelven dentro de esta caja.

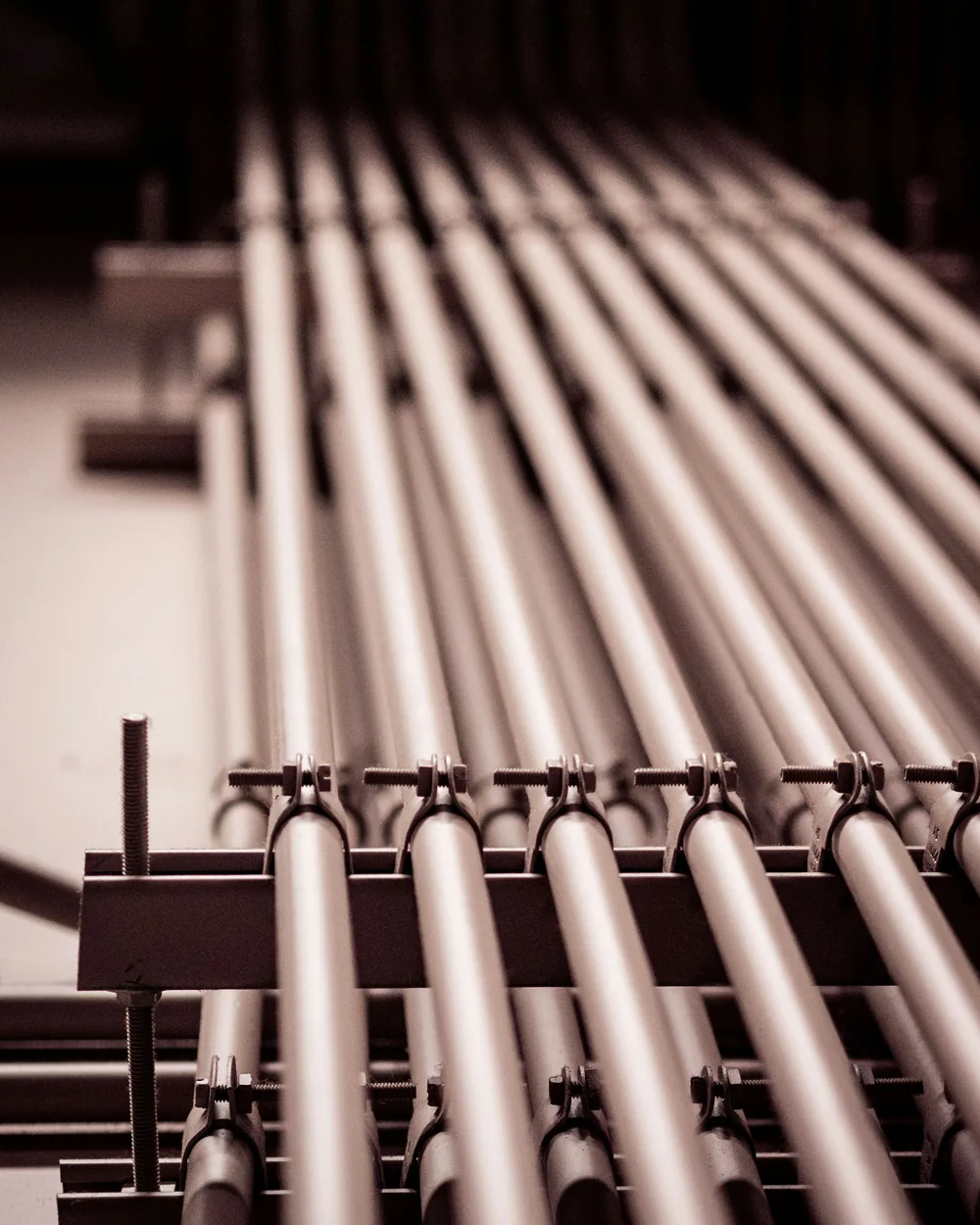

Estaño y plomo: colada de la lámina, cepillado y curvado del tubo
El metal de órgano es una aleación binaria de estaño y plomo, con impurezas controladas y, en ocasiones, trazas de antimonio o cobre. La proporción cambia la densidad, la dureza y también el aspecto: una aleación muy rica en estaño se cristaliza en la superficie y da el veteado característico de las fachadas; una aleación de mayoría de plomo es blanda, oscura y dócil al martillo.
La colada se hace sobre una mesa larga cubierta de tela, con el metal fundido a temperatura vigilada. El cajón de colada se desliza a velocidad constante y deja una plancha cuyo espesor depende de la abertura, de la velocidad y de la temperatura del baño. El enfriamiento rápido o lento sobre la mesa no es un detalle menor: afecta al grano del metal y, con él, a su comportamiento cuando el tubo se apoye sobre sí mismo durante años.
Después viene el cepillado. La plancha se lleva al espesor deseado con cuchilla o cepillo, comprobando con micrómetro en varios puntos, porque un tubo grave puede necesitar más material en el pie que en el cuerpo. Del cepillado sale una superficie limpia sobre la que se trazan los desarrollos: cuerpo, pie y, cuando corresponde, lengüeta y bloque para los registros de lengüetería.
Secuencia habitual de un tubo labial de metal
- Fundición de la aleación y colada de la plancha sobre la mesa.
- Cepillado al espesor y verificación por puntos.
- Trazado y corte del desarrollo del cuerpo y del pie.
- Curvado sobre mandril y ajuste de la junta longitudinal.
- Soldadura de la costura con estaño y soplete o hierro.
- Formación del labio superior e inferior y colocación del alma.
- Unión del pie al cuerpo y comprobación de la boca.
Un tubo bien hecho debe poder afinarse y armonizarse muchas veces a lo largo de su vida. Por eso el borde superior, la zona del corte y la unión del pie se trabajan pensando en las manos que vendrán después.
Mensura: cómo la proporción entre diámetro y longitud decide el timbre
La longitud de un tubo labial fija su altura; el diámetro, en relación con esa longitud, fija en buena medida su color. Un tubo ancho para su nota refuerza el fundamental y suena redondo y flautado; un tubo estrecho deja crecer los armónicos superiores y se aproxima al carácter de cuerda. Entre ambos extremos se sitúa la familia de principales, columna vertebral del órgano.
La mensura no se decide nota a nota, sino como progresión a lo largo del teclado. Históricamente se describe por el número de notas en las que el diámetro se reduce a la mitad. Si la reducción se produce a la octava exacta, los tubos agudos resultan proporcionalmente idénticos a los graves; los constructores rara vez lo hacen así, porque el oído pide que los agudos sean relativamente más anchos para no adelgazarse.
Junto al diámetro intervienen otros parámetros que el armonizador maneja después: la anchura de la boca respecto a la circunferencia, la altura del labio superior —el corte—, el espesor del alma y la abertura del pie. Dos tubos de idéntica mensura pueden sonar muy distintos si el corte es alto o bajo.
Los tubos tapados añaden otro factor. Al cerrar el extremo, el tubo suena una octava más grave que su longitud física y suprime los armónicos pares, de ahí el sonido hueco y suave de bordones y chimeneas. La chimenea reintroduce parcialmente ciertos armónicos y explica el color particular de los tubos con tubito en la tapa.
Variables que se registran al proyectar un registro
- Diámetro del do inicial y ley de progresión por octava.
- Relación entre anchura de boca y circunferencia del cuerpo.
- Altura del corte del labio superior.
- Espesor de la lámina y de la zona del alma.
- Abertura del pie prevista para la presión de trabajo.
- Abierto, tapado o con chimenea, y material de la aleación.
Tubos de madera: escuadra, veta y estabilidad frente a la humedad
El tubo de madera se construye normalmente de sección cuadrada o rectangular, con cuatro tablas encoladas y un bloque macizo en la base que forma el canal y la boca. Las maderas empleadas suelen ser de grano regular y estables: coníferas para cuerpos largos, frondosas duras para bloques, labios y piezas sometidas a rozamiento.
Lo que se busca en la selección no es una cualidad sonora misteriosa de la especie, sino previsibilidad: madera bien seca, sin nudos en las zonas de junta, con la veta orientada de modo que los movimientos estacionales no abran las costuras. Un tubo grave de madera mide varios metros y trabaja como un mueble grande: si la humedad relativa de la sala oscila con violencia, la junta lo acusa antes que nada.
La boca se forma con un labio inferior biselado y un labio superior recto, y la afinación fina se resuelve con tapas móviles, orejas o chapaletas según el tipo. En los registros tapados de madera, el paño de la tapa determina tanto la estanqueidad como la comodidad de la afinación posterior, y conviene que pueda renovarse sin desmontar el tubo entero.
Registros de lengüeta: lengua, rasqueta, canal y resonador
En un tubo de lengüeta el sonido no nace en una boca, sino en una lámina de latón que bate contra la abertura del canal. El bloque sostiene canal y lengua; la rasqueta o muelle regula la longitud vibrante y, con ella, la afinación. El resonador —cónico, cilíndrico, de longitud completa o fraccionaria— filtra y amplifica ese zumbido y define el carácter final: trompeta, oboe, fagot, regalía.
El trabajo fino consiste en dar a la lengua la curvatura adecuada. Una curva demasiado cerrada produce un ataque duro y una nota que se estrangula al bajar la presión; una curva demasiado abierta da un sonido perezoso y difícil de afinar. La curvatura se retoca con un bruñidor sobre un yunque pequeño, y se comprueba escuchando el ataque repetido varias veces seguidas.
La lengüetería es la parte del instrumento más sensible al polvo y a los cambios de temperatura. Cualquier partícula entre lengua y canal cambia el habla del tubo, y por eso el mantenimiento periódico se concentra precisamente aquí.
- Limpieza del canal y de la cara interior de la lengua.
- Revisión de la curvatura y del punto de apoyo de la rasqueta.
- Ajuste del resonador y de su afinación relativa al conjunto.
- Comprobación del ataque a presión de trabajo, no en banco.

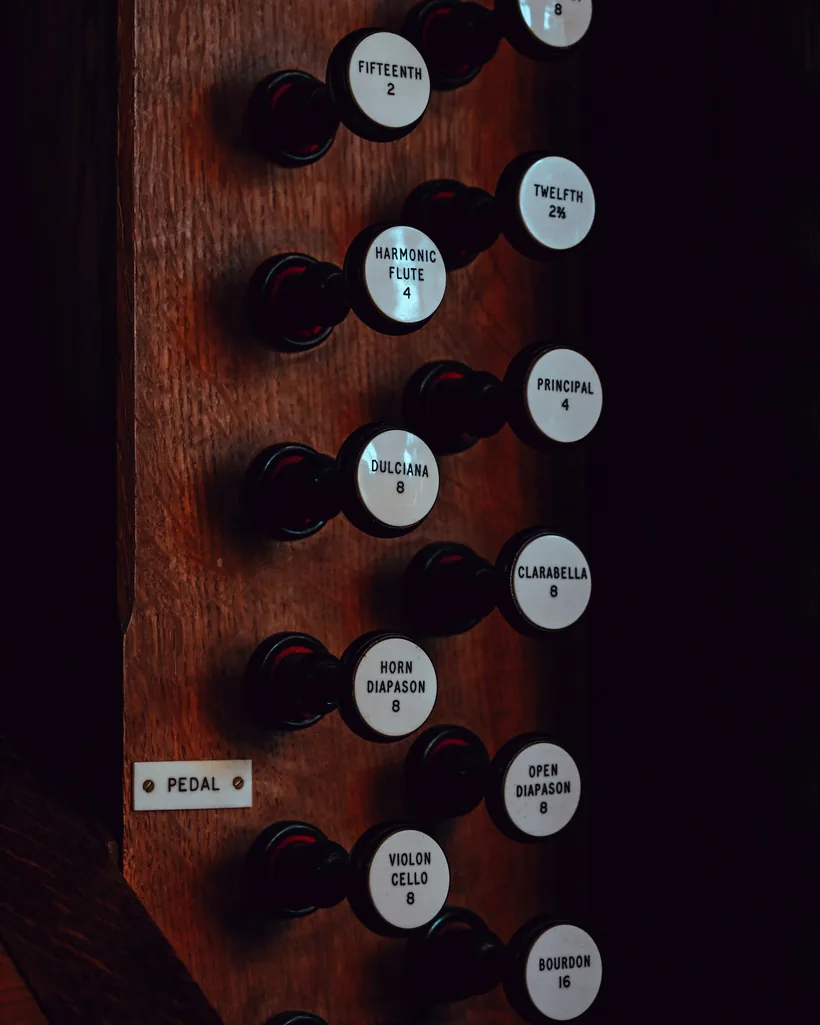

Transmisión mecánica y eléctrica: qué cambia bajo los dedos
Mecánica
La tecla mueve la ventilla a través de varillas, balancines, escuadras y molinetes. El organista percibe la resistencia del aire sobre la ventilla y puede modular el momento exacto de apertura, lo que afecta al ataque del tubo. Es una cadena de piezas que se ajusta con tolerancias pequeñas: el reglaje de las varillas y la compensación de los cambios de longitud por humedad forman parte del mantenimiento normal.
El peso del teclado crece con el número de registros acoplados. Cuando el proyecto lo exige, se recurre a máquinas de refuerzo o a un diseño de secretos que reparta el esfuerzo, siempre buscando no perder el contacto directo que da sentido a la mecánica.
Eléctrica
Aquí la tecla cierra un contacto y un electroimán abre la válvula en el secreto. Desaparece la resistencia variable y aparece a cambio libertad de disposición: la consola puede situarse lejos del instrumento, los acoplamientos no pesan y es posible incorporar combinaciones y memorias.
El precio es una capa técnica adicional que envejece a otro ritmo que la madera y el metal: cableado, contactos, fuentes de alimentación y electrónica de control. Conviene documentar el sistema y prever el acceso físico a las piezas, porque su sustitución futura es una certeza, no una hipótesis.
Armonización en obra: ajustar cada tubo a la sala en la que va a sonar
La armonización previa en el taller deja los tubos hablando de forma regular, pero la decisión última se toma dentro del edificio. Una nave de piedra con varios segundos de reverberación y una sala de conciertos seca piden volúmenes, ataques y equilibrios distintos, y ningún cálculo sustituye a la escucha en el sitio.
El armonizador trabaja tubo a tubo con herramientas sencillas: abre o cierra el pie para regular el caudal, retoca la altura del corte, ajusta el alma y las muescas que estabilizan el habla, mueve orejas y chapaletas. En lengüetería, corrige curvatura y posición de la rasqueta. Cada intervención se comprueba escuchando desde varios puntos de la sala, no solo desde el pasillo del secreto.
El objetivo no es la uniformidad absoluta, sino una progresión coherente: que la escala no tenga escalones bruscos, que los registros se sumen sin anularse y que el ataque de cada nota sea reconocible a la velocidad a la que se va a tocar. Es la fase más lenta del montaje y la que más determina cómo se recordará el instrumento.
Afinación y mantenimiento estacional de un instrumento en uso
La afinación de un órgano depende de la temperatura del aire dentro de los tubos. Al calentarse, el sonido sube; al enfriarse, baja. Los labiales y las lengüetas no reaccionan igual ni al mismo ritmo, de modo que un cambio brusco de temperatura desafina el instrumento consigo mismo antes que respecto a un diapasón externo.
Por eso la afinación se hace con el edificio en condiciones parecidas a las de uso, con el instrumento encendido el tiempo suficiente para estabilizarse y evitando calefacciones que trabajen durante la sesión. Lo habitual es revisar la lengüetería con más frecuencia que el resto y reservar la afinación general de labiales para intervalos más largos.
Revisión periódica razonable
- Comprobar la estabilidad del depósito y buscar fugas audibles.
- Registrar temperatura y humedad relativa habituales de la sala.
- Repasar la lengüetería: limpieza, curvatura y afinación.
- Detectar notas que se quedan, comunicaciones o ciphers.
- Revisar reglaje de la mecánica tras periodos secos o muy húmedos.
- Limpiar el polvo acumulado en pasillos y bocas sin tocar el interior de los tubos.
- Anotar las intervenciones con fecha para poder comparar más adelante.
Manipular tubos sin experiencia deja marcas permanentes: el metal de órgano es blando y un borde superior deformado altera la afinación y el habla del tubo. Cuando hay dudas, lo prudente es documentar el síntoma y consultar con quien mantenga el instrumento.
